Caratteristiche e vantaggi
- Pressione di progetto della forza bilanciata
- Può essere applicato a qualsiasi punto morto centrale della porta-std
- Sovrapposizione delle porte facoltativa
- Predisposto per montaggio a pannello o a staffa
- Disponibile in alluminio o acciaio inossidabile
Applicazione:
Controllo del fluido idraulico
Controllo attuatore
Sistemi di pannelli pneumatici
Sistemi di controllo di sicurezza
Operazione:

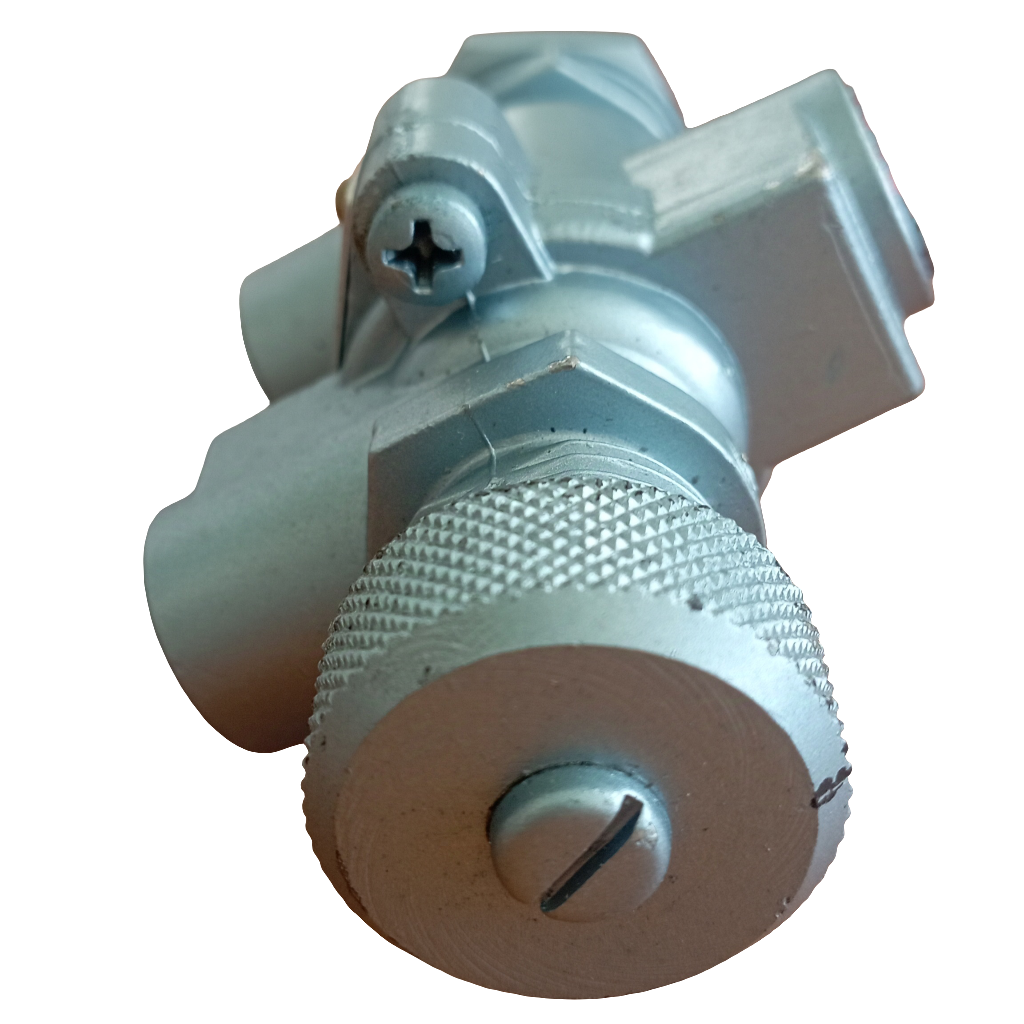

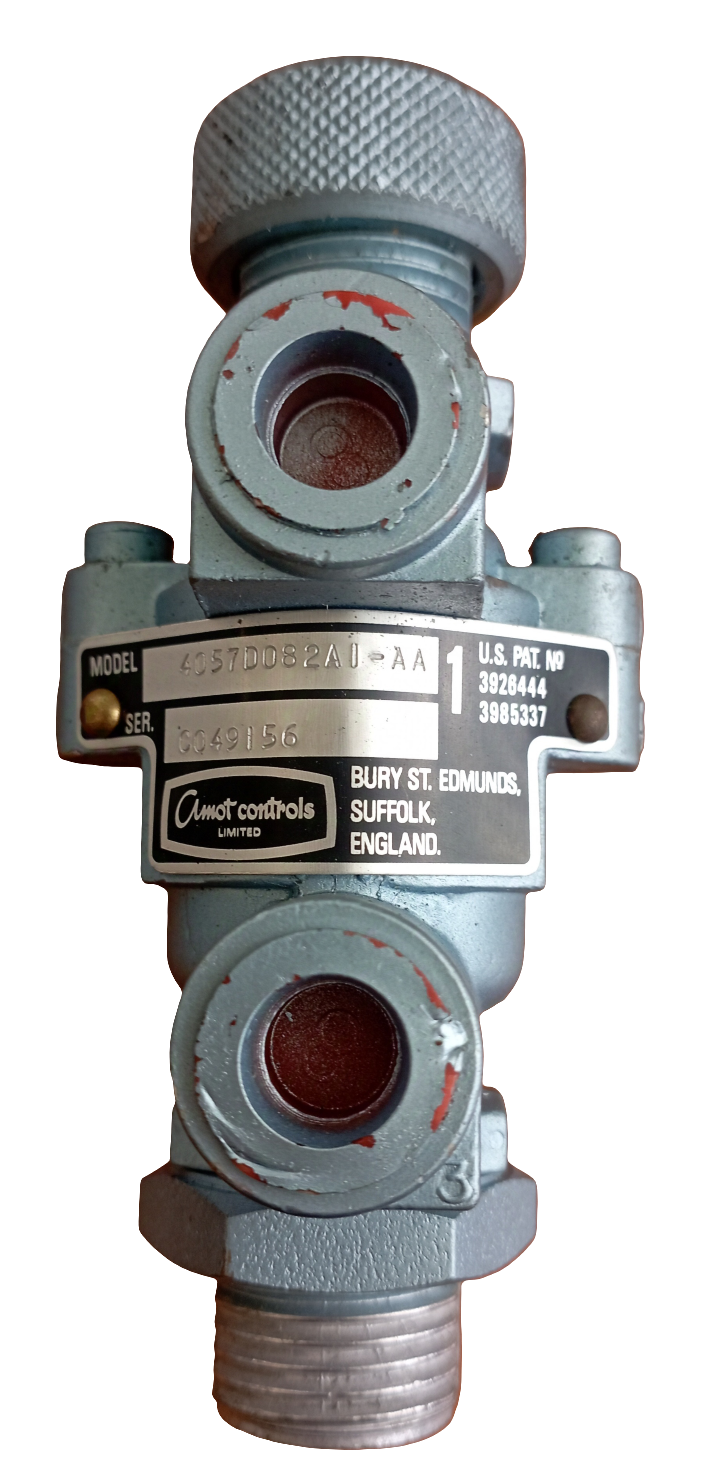

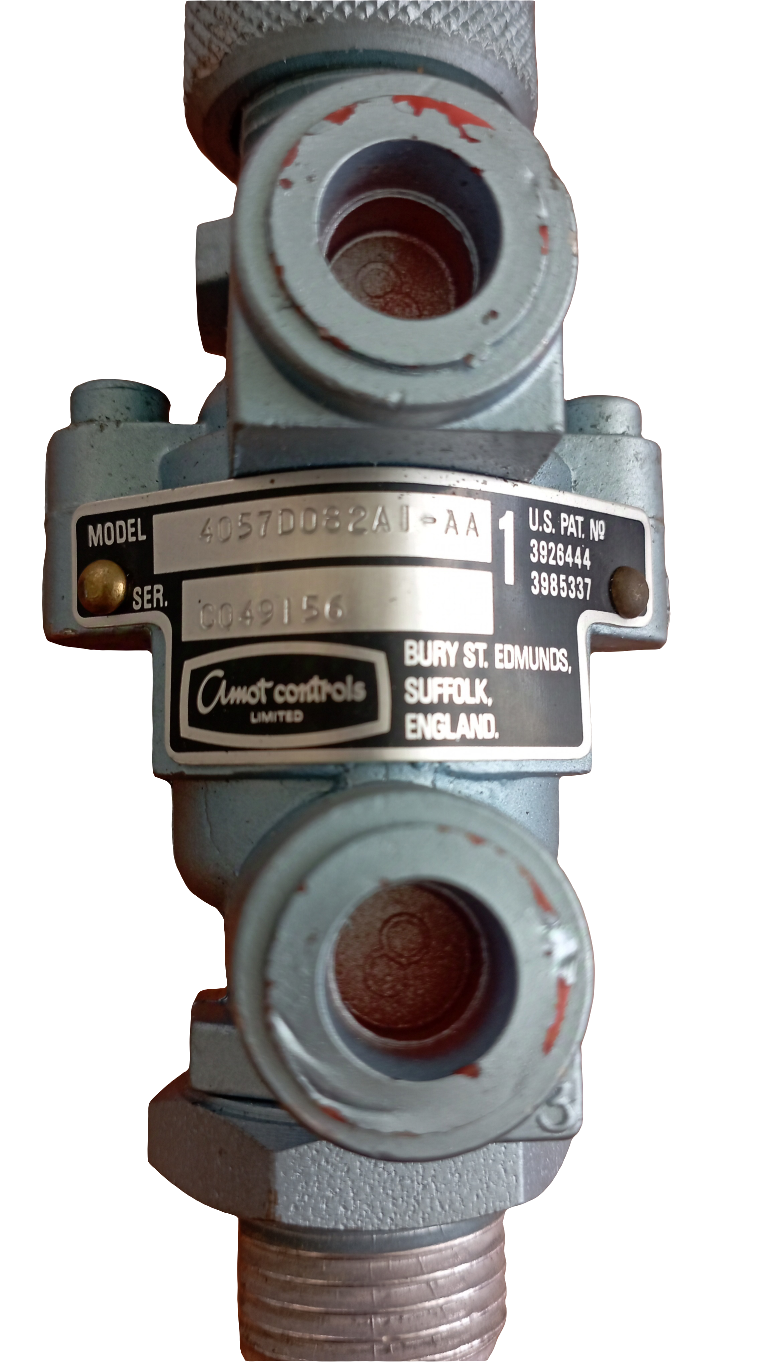

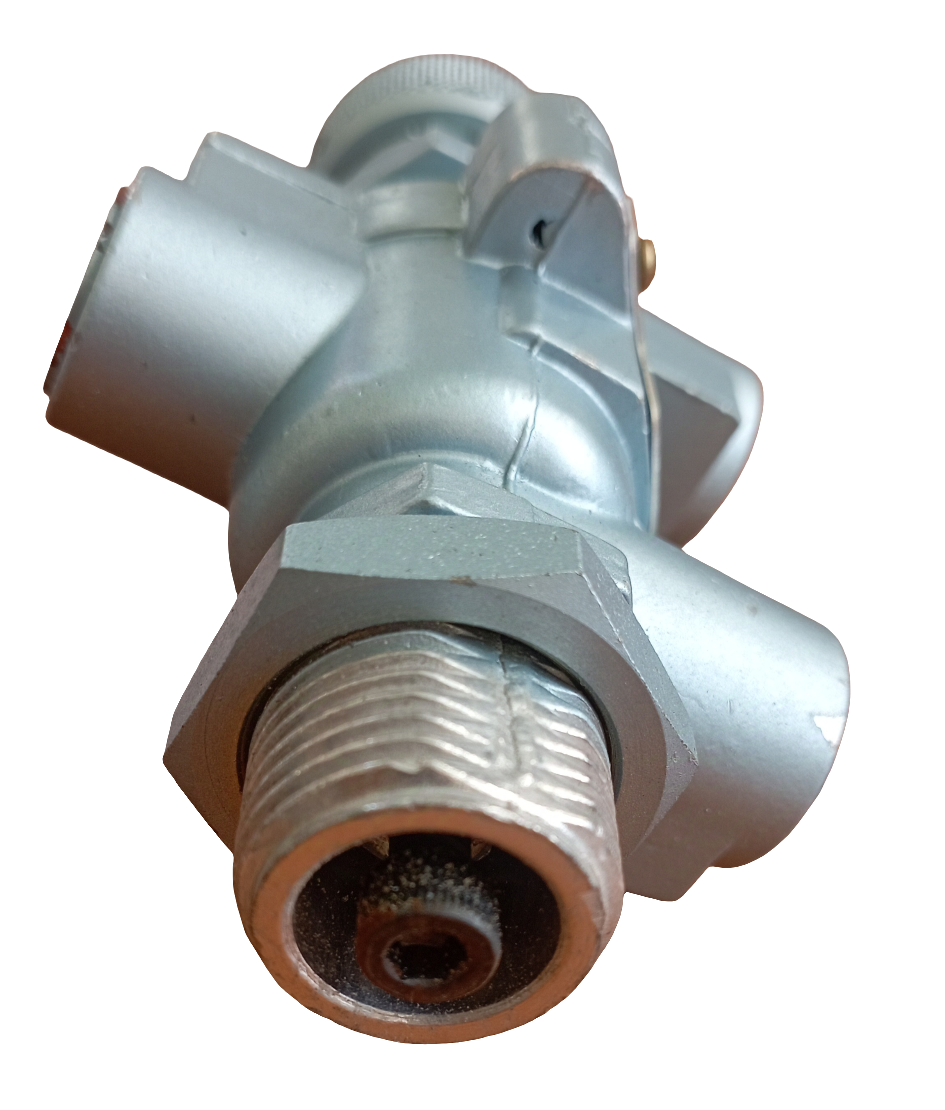

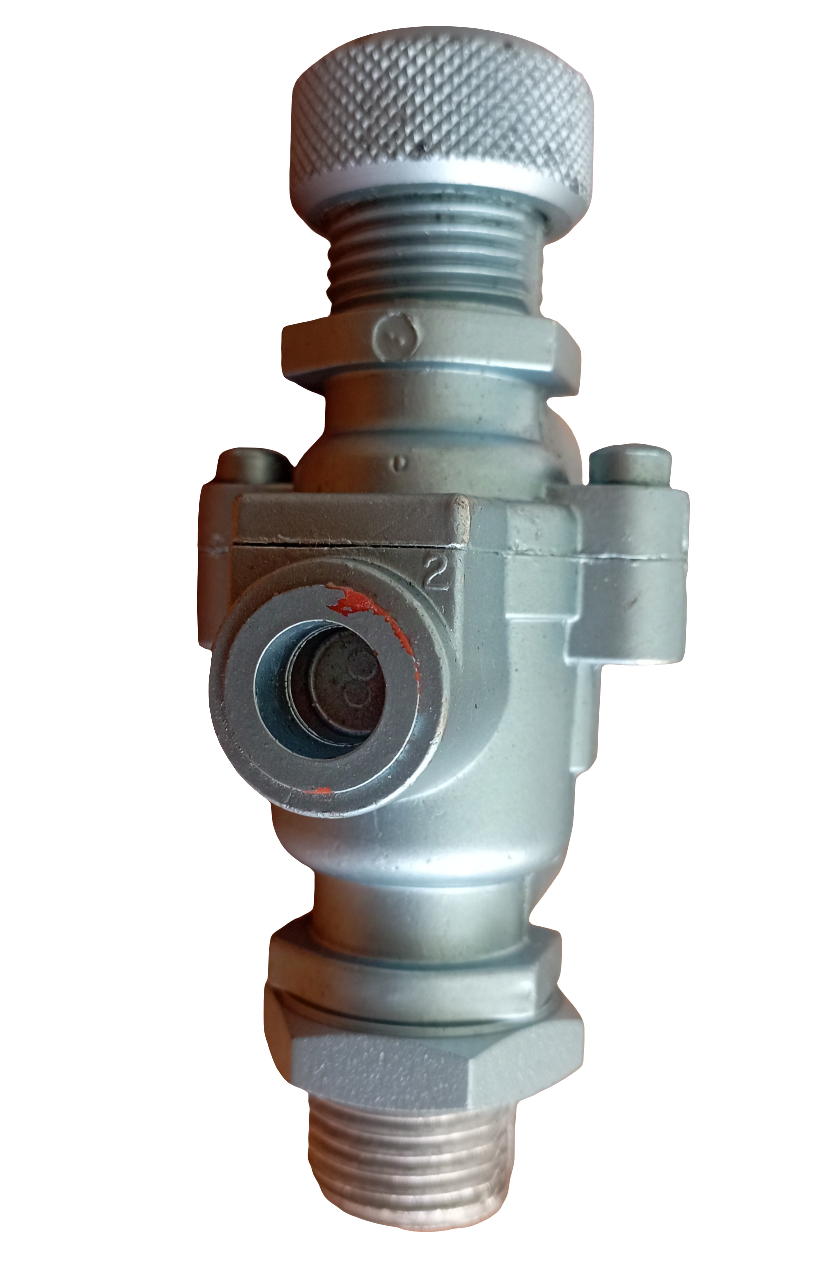

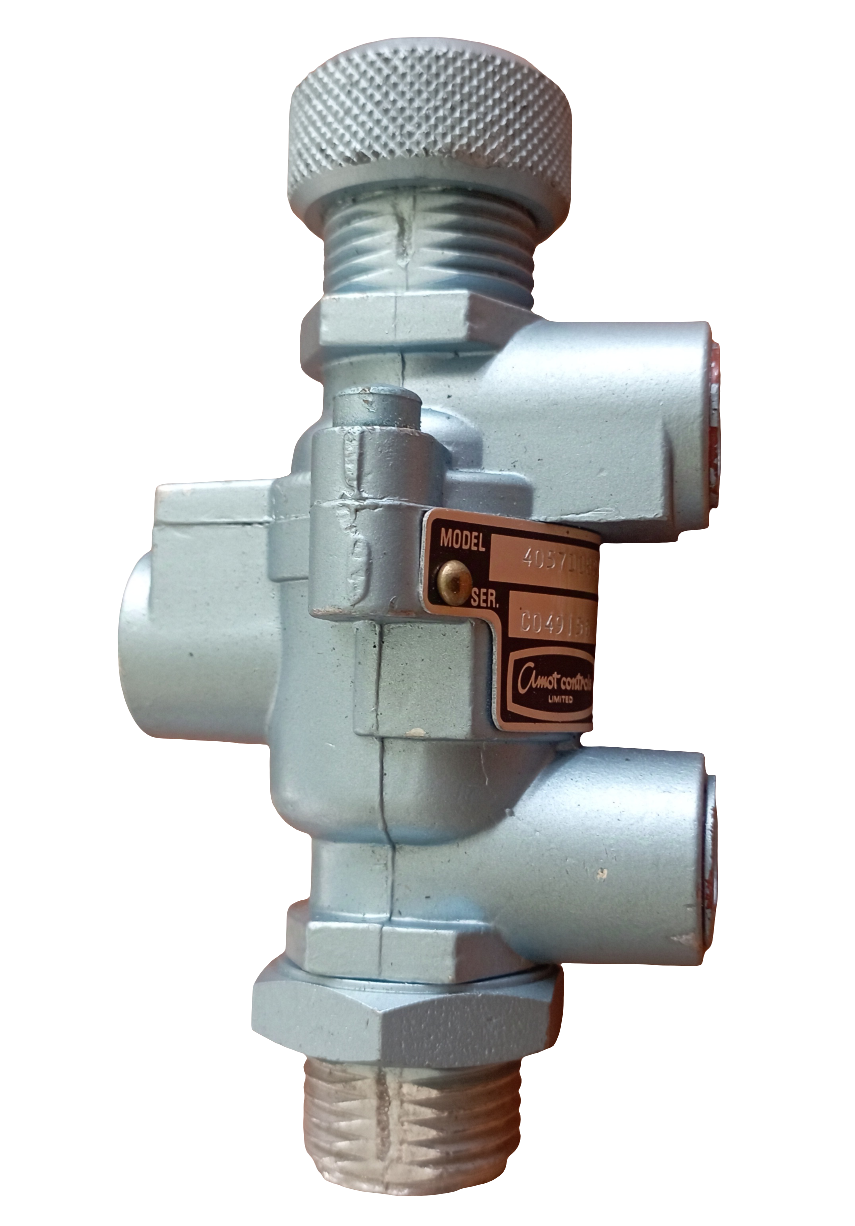

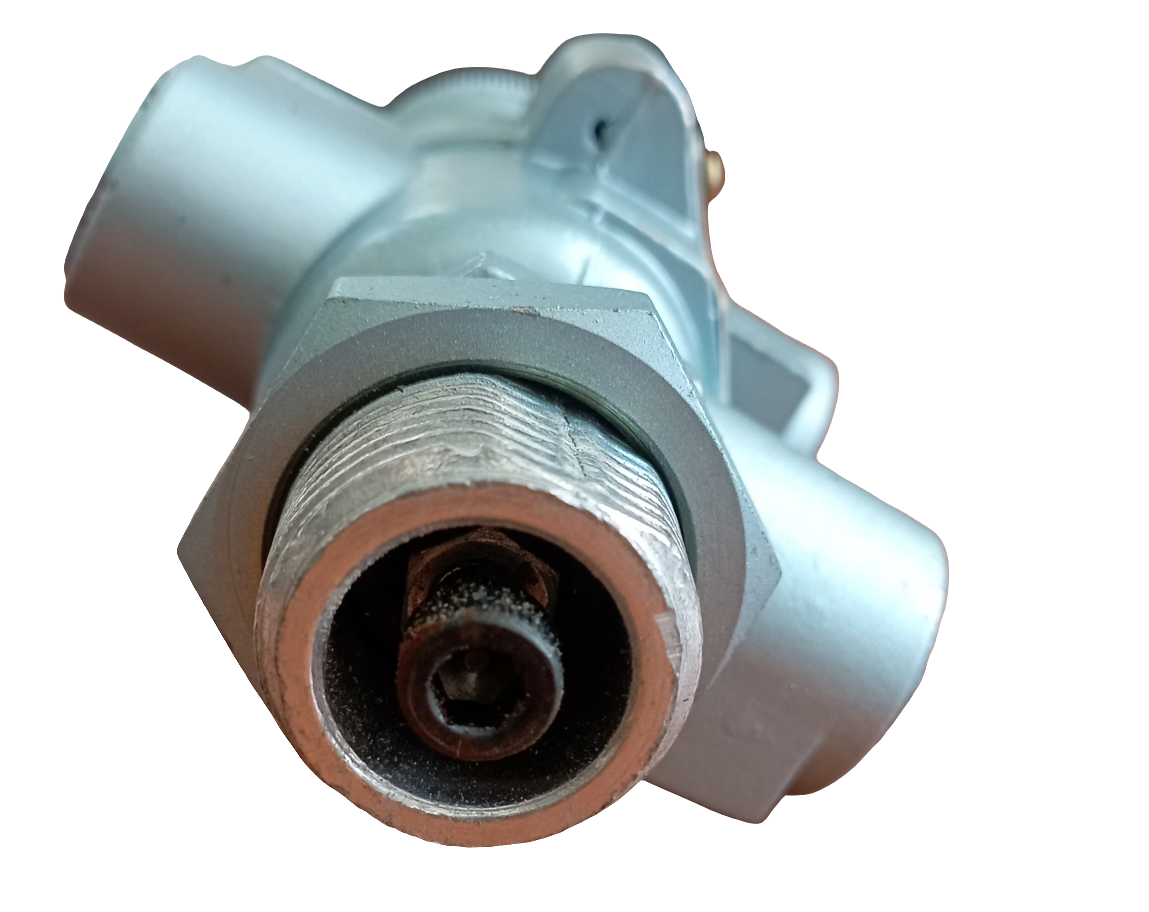

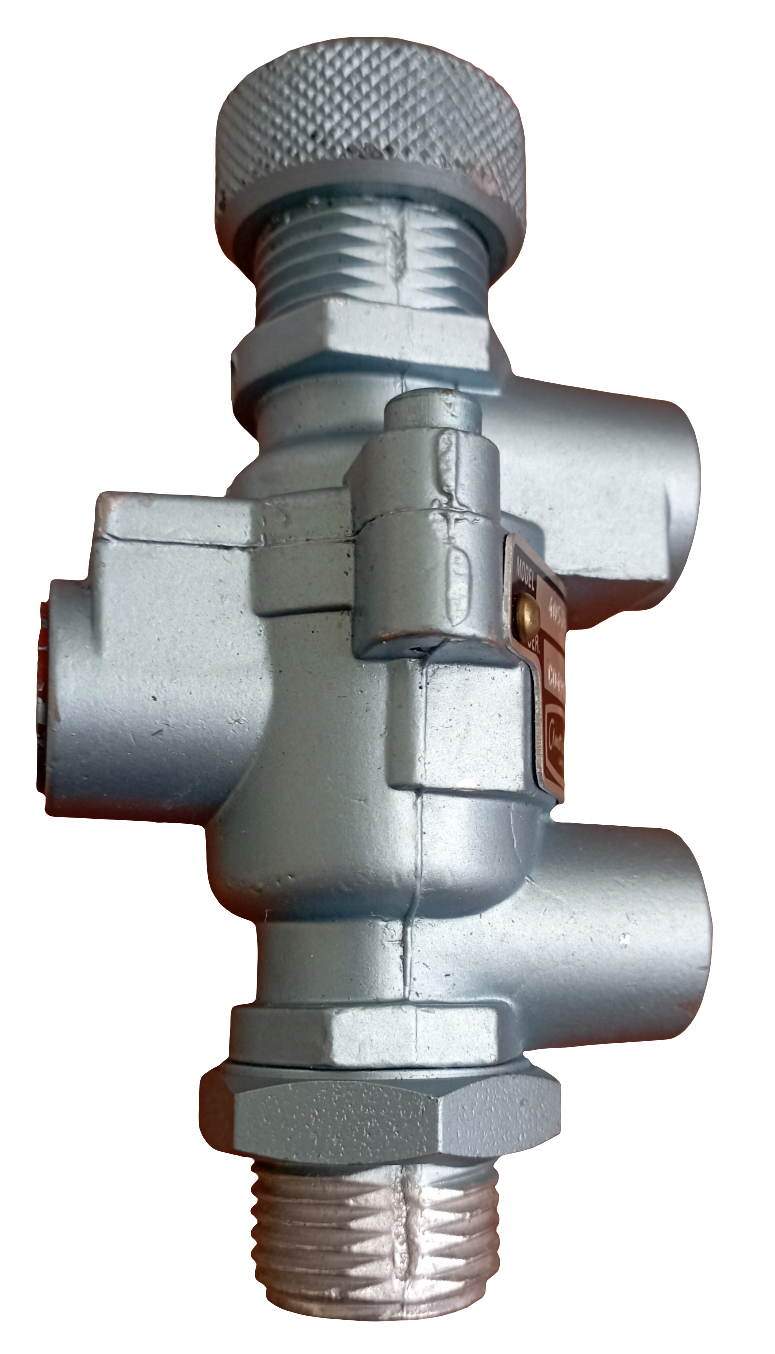

Le valvole pilota a 3 vie sono caratterizzate da una struttura modulare e incorporano una bobina scorrevole. La bobina standard ha una piccola posizione centrale morta e nessuna sovrapposizione delle porte della valvola. Con la bobina completamente a sinistra (posizione di riposo), la porta 2 è aperta alla porta 3 e la porta 1 è chiusa. Con la bobina spostata a destra (posizione azionata), la porta 2 è aperta alla porta 1 e la porta 3 è chiusa. Le valvole sono disponibili con una varietà di operatori manuali e a pressione e con ritorni manuali, a pressione o a molla.
| Materiale del corpo: |
4057 |
Alluminio fuso di precisione |
| Materiale standard della bobina: |
Alluminio anodizzato |
| Materiale di tenuta standard: |
Vitone |
|
| Pressione massima sulle porte 1, 2 o 3: |
Pressione atmosferica: 860 kPa |
125 psi |
| Pressione massima sulle porte A o B: |
Pressione atmosferica |
150 psi |
| Pressione massima sulla porta C: |
Pressione atmosferica: 860 kPa |
