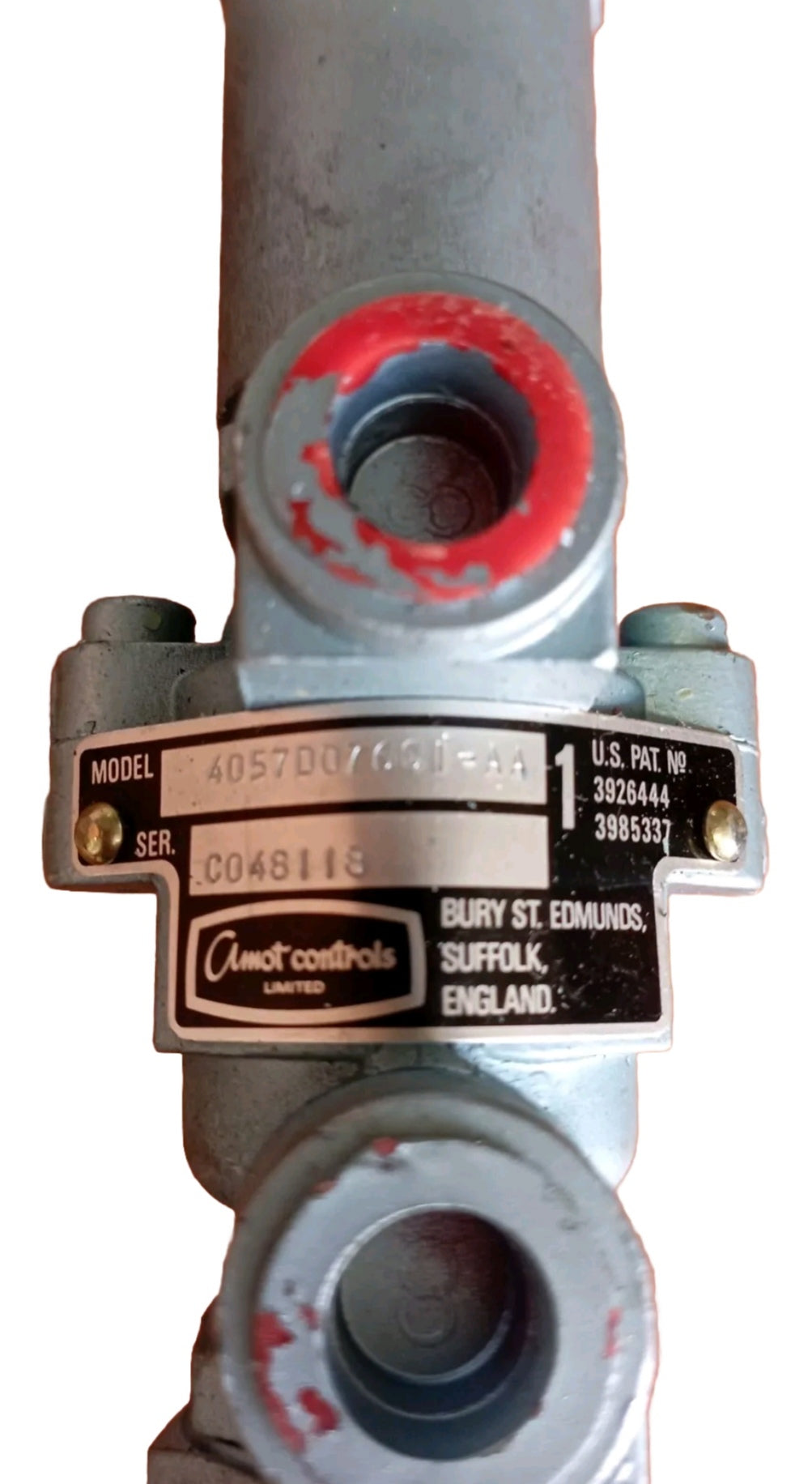

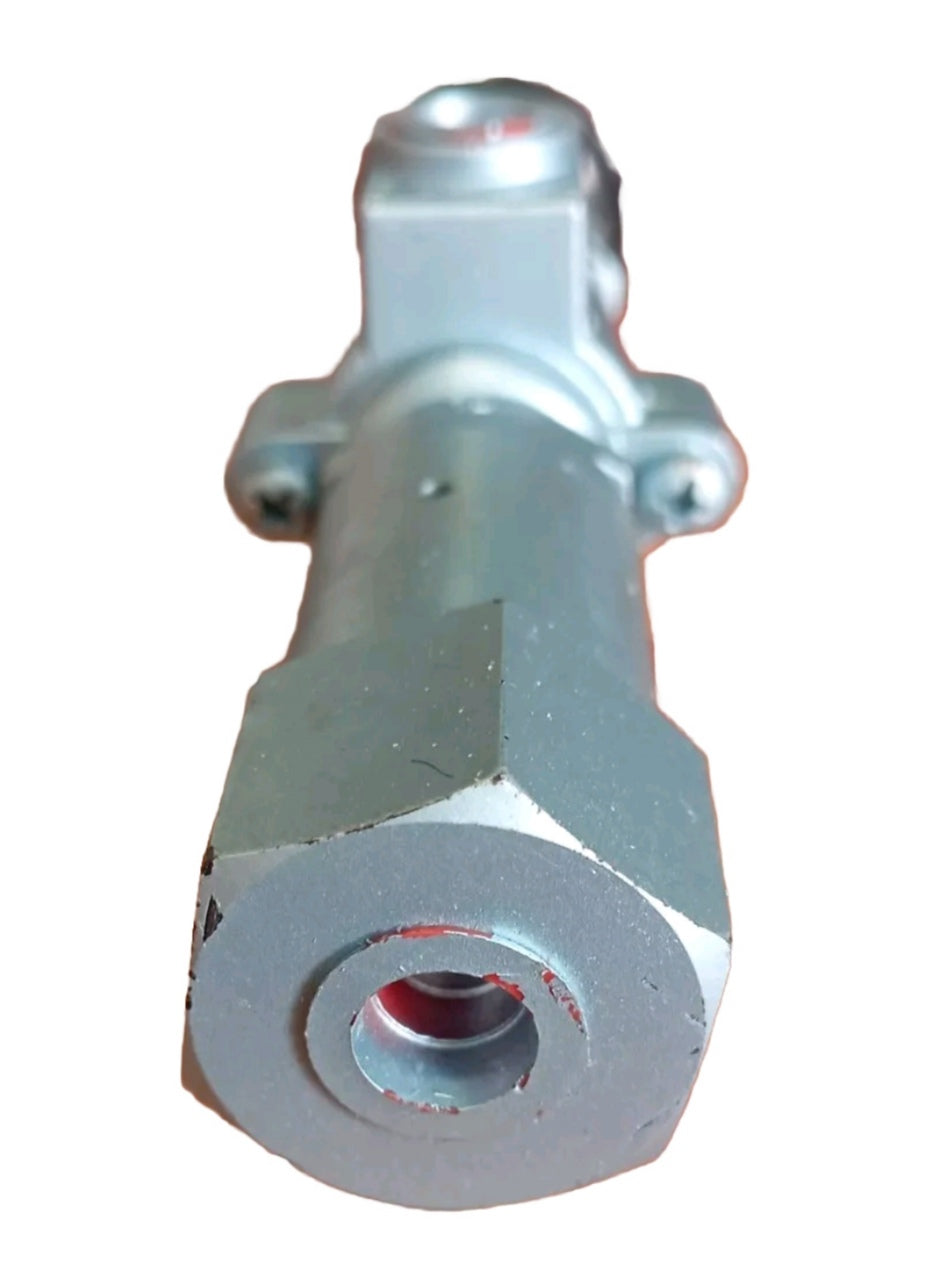

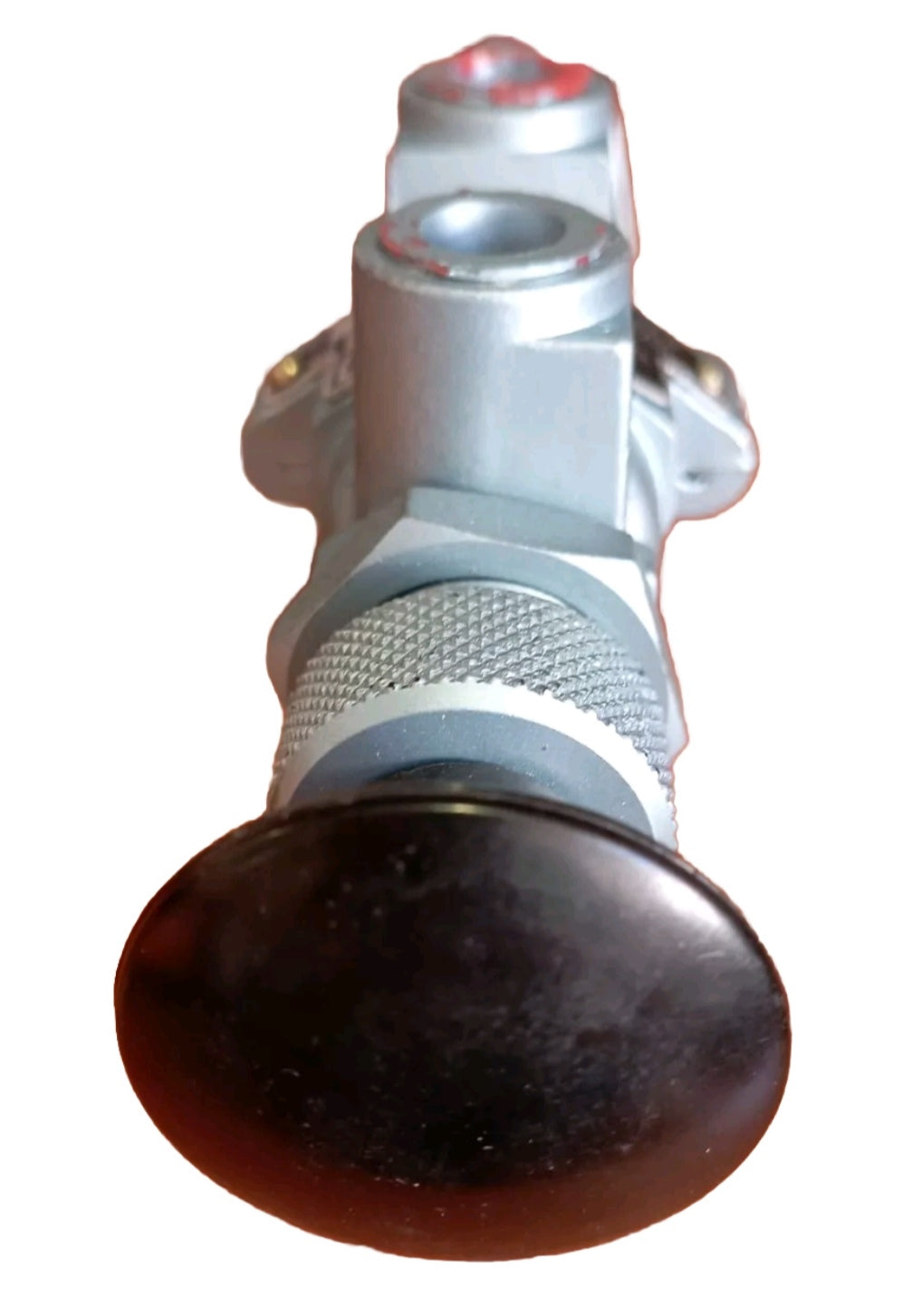

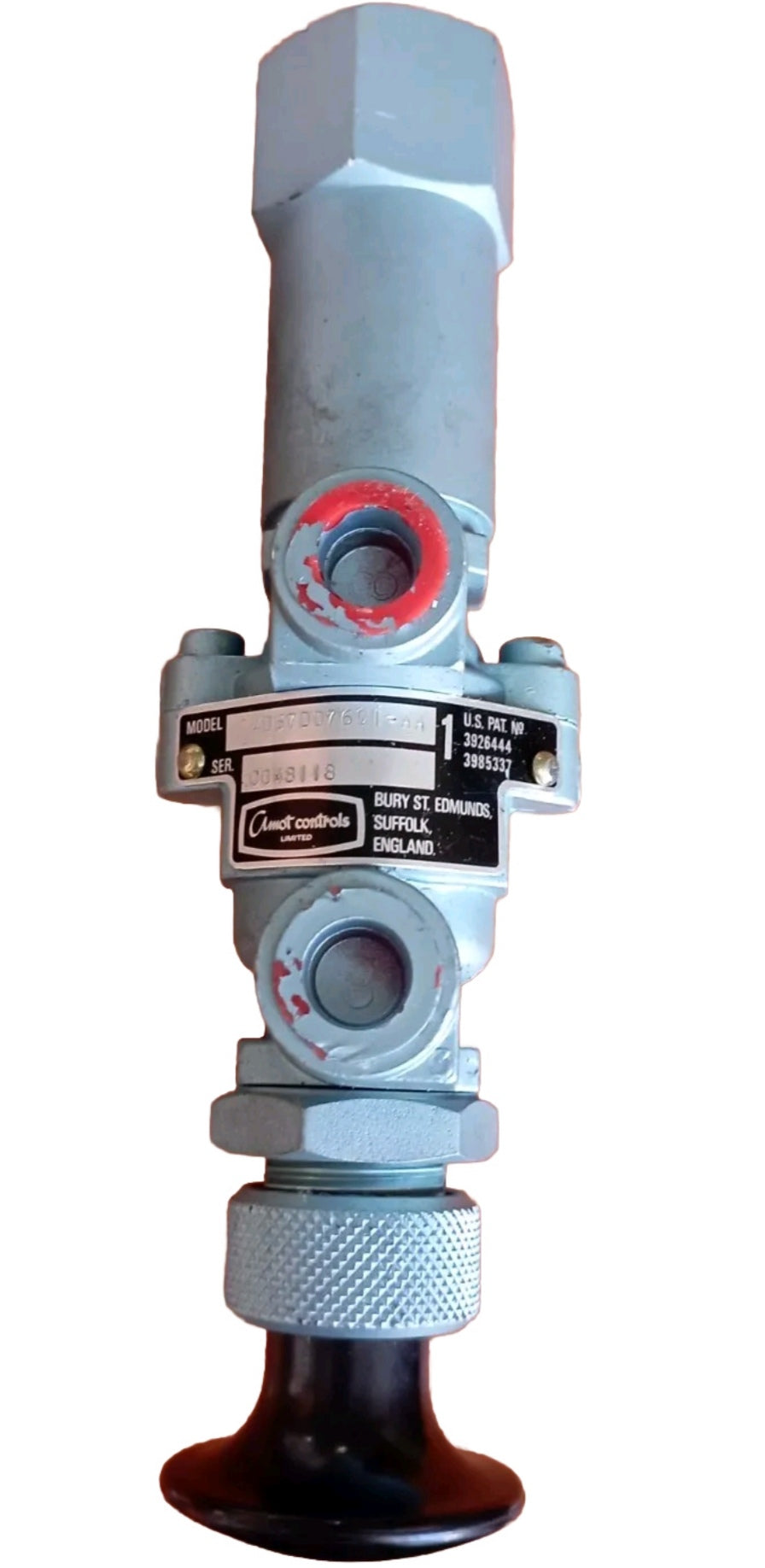

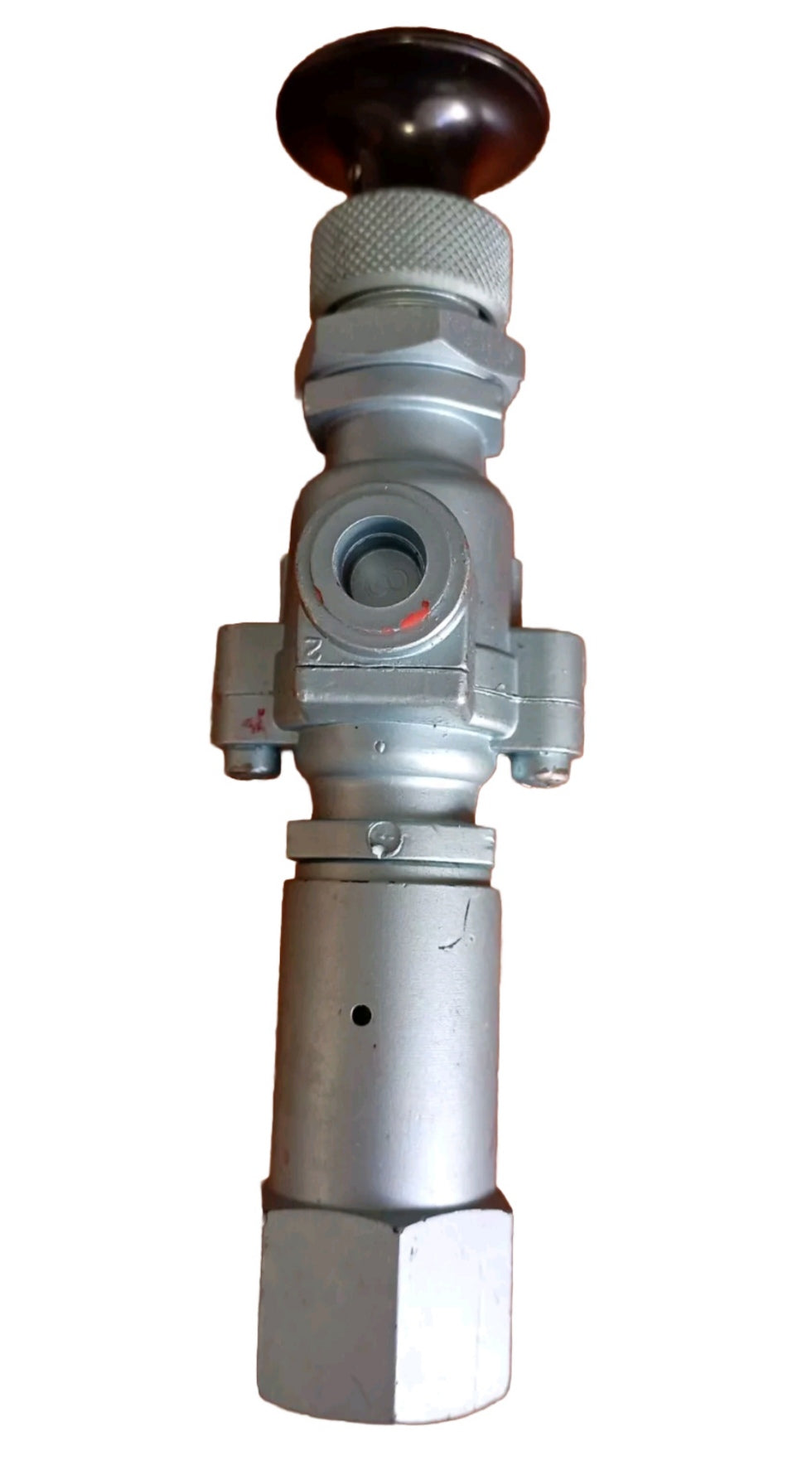

Valvole pilota a 3 vie manuali e pilotate 4057/4457
Codice articolo 4057-4457
Le valvole a 3 vie AMOT modelli 4057 e 4457 sono state sviluppate per l'uso in sistemi di controllo idraulici o pneumatici manuali e automatici. Offrono versatilità nei requisiti operativi e nei limiti di pressione consentiti. Per una valvola di controllo di dimensioni 1/4", offrono una capacità di flusso eccezionale.
Nota: questo prodotto sostituisce il modello 4459.
Caratteristiche e vantaggi
Pressione di progetto della forza bilanciata
Può essere applicato a qualsiasi punto morto centrale della porta-std
Sovrapposizione delle porte facoltativa
Predisposto per montaggio a pannello o a staffa
Specifiche
Materiale del corpo: 4057 Alluminio fuso di precisione
Materiale standard della bobina: Alluminio anodizzato
Materiale di tenuta standard: Vitone
Pressione massima sulle porte 1, 2 o 3: Pressione atmosferica: 860 kPa125 psi
Pressione massima sulle porte A o B: Pressione atmosferica150 psi
Pressione massima sulla porta C: Pressione atmosferica: 860 kPa125 psi
Applicazioni
Controllo del fluido idraulico
Controllo attuatore
Sistemi di pannelli pneumatici
Sistemi di controllo di sicurezza
Funzionamento:
Le valvole pilota a 3 vie presentano una struttura modulare e incorporano una bobina scorrevole. La bobina standard ha una piccola posizione centrale nel punto morto e nessuna sovrapposizione delle porte della valvola. Con la bobina completamente a sinistra (posizione di riposo), la porta 2 è aperta alla porta 3 e la porta 1 è chiusa. Con la bobina spostata verso destra (posizione di azionamento), la porta 2 è aperta alla porta 1 e la porta 3 è chiusa. Le valvole sono disponibili con una varietà di operatori manuali e a pressione e con restituzioni manuali, a pressione o a molla
